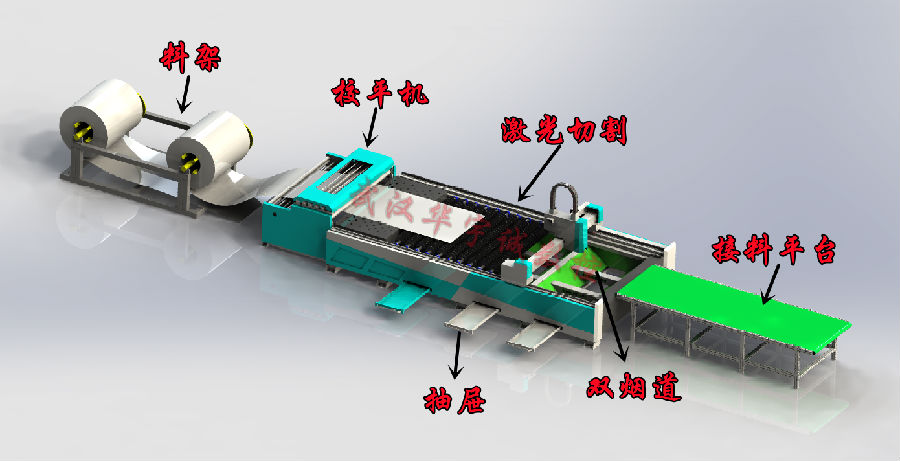

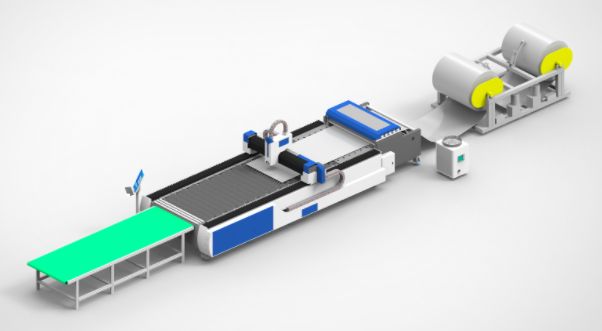

激光切割自動旋轉機床（俗稱;全自動卷料光纖激光切割機廠家,提供旋轉平臺光纖激光切割機,全自動卷料送料激光切割機,卷料激光切割生產線 滾動臺面光纖激光切割機,自動上料激光切割機,風管激光切割機自動上料下料,通風管道風管激光切割生產線,風管激光開料機,通風管道光纖激光下料機,卷材全自動激光切割機送料設備）：包括卷料料架，校平裝置，激光機床床體、接料平臺，自動刀條旋轉組件；工作原理：首次入料卷料通過校平機校平后進入激光切割平臺進行切割，切割完成后校平機自動送料，旋轉平臺自動把切割完成的配件輸送到接料平臺，校平機送料完成后系統運行切割第二張排版圖料件，同時可進行切好料件的編號收集工作，以此往復工作大大提高整體加工速度及效率。
數控控制系統:
數控切割控制程序是基于windows 系統開發，與CNC控制系統可實現全面對接的激光切割專業數控軟件，采用專業的PC工控機操作，圖形化界面，方便操作，界面友好，易于學習，操作便捷，數控CNC程序易于編輯，可讀性強。支持CAM-Duct風管軟件、AutoCAD、CorelDraw等專業制圖軟件。
配備切割工藝參數數據庫，切割參數可以在切割過程中進行實時調整，以達到良好切割質量。
套料軟件：
專門為數控切割機開發，在計算機上使用的畫圖編程套料軟件。主要功能包括CAD畫圖、新版CAM-DUCT風管分解軟件，DXF/DWG優化處理、交互式套料、自動編程，以及切割模擬校驗和成本計算。
套料軟件是數控切割機實現“全時切割、高效切割和高套料率切割的核心技術，是有效節省鋼材，提高切割效率的根本保證。
針對通風管道風管激光開料行業我們的風管展開軟件增加以下功能：
1、可以做：煙罩，消音彎，消音器，對角線彎頭等等幾百上千中圖形。
2、生成Excel報價表，一鍵自動出面積，自動匯總各種板材的使用面積方便報價，可以選無損耗和20%或30%的材料損耗。
3、生成Excel生產單，車間生產/安裝，一目了然。還支持Excel修改。
4、可以打印詳細標簽，省去手寫麻煩，同時大幅提高制作和安裝效力。
5、支持共板法蘭直接打孔，位置/孔距都可以調節。
6、排版彩色顯示，方便區分，一目了然。
7、排版支持保存PDF格式，方便發給現場安裝人員。
8、導出排料明細表，方便下料，用料，報價。
9、可以切割連筋，鏤空字，可以調大小。
10、展開+排版，支持激光和等離子切割。
11、支持CAD圖形批量導入本軟件進行排版，切割。
12、CAMDUCT全中文版風管鈑金展開套料軟件軟件是新版：圖形庫多,功能全,排版效果很好,使用簡單,支持機器多。
主要配置：
序號 | 名稱 | 型號 | 制造商 | 數量 | 備注 |
激光器系統 | |||||
1 | 激光器 | 1500w/3000w/6000w | 武漢銳科或深圳創鑫 | 1套 | 武漢銳科或深圳創鑫 |
切割頭系統 | |||||
2 | 激光切割頭 | Raytools | 1套 | 自動調焦 | |
3 | 傳感器 | Raytools | 1套 | ||
4 | 聚焦鏡 | F=120mm | 波長 | 1片 | 0.01MM高精度調節 |
機床主機系統 | |||||
5 | X軸導軌 | 臺灣上銀 | 2根 | 臺灣 | |
6 | Y軸導軌 | 臺灣上銀 | 2根 | 臺灣 | |
7 | Z軸導軌 | 臺灣上銀 | 2根 | 臺灣 | |
8 | XY軸齒條 | 臺灣YYC | 1套 | 斜齒 | |
9 | Z軸絲桿 | 臺灣TBI | 1根 | 臺灣 | |
10 | X軸伺服電機及驅動器 | 日本安川 | 1套 | 日本 | |
11 | Y軸伺服電機及驅動器 | 日本安川 | 2套 | 日本 | |
13 | Z軸伺服電機及驅動器 | 日本安川 | 1套 | 日本 | |
14 | 減速機 | 日本新寶 | 3套 | 日本 | |
控制系統 | |||||
15 | 控制系統 | 華宇誠 | 總線控制 | 1套 | 自動上下料專用含遙控器 |
16 | 電腦主機 | 工控機 | 1套 | 中國 | |
17 | 顯示屏 | 華宇誠 | PAD顯示屏 | 1套 | 中國 |
18 | 開關電源 | DC24V | 明緯 | 1套 | 臺灣 |
19 | 交流接觸器 | 32A | 正泰 | 3套 | 法國 |
輔助系統 | |||||
20 | 冷水機組 | 漢立 | 1套 | 激光專用 | |
21 | 比例閥 | SMC | 1套 | 日本 | |
22 | 電磁閥 | 亞德客 | 1套 | 臺灣 | |
23 | 注油系統 | 自動注油 | 華宇誠定制 | 1套 | 廣州 |
24 | 校平壓筋機 | 1.6米寬 | 華宇誠定制 | 1套 | 廣州 |
25 | 料架 | 華宇誠定制 | 1個 | 廣州（帶2個料盤（可選4個料盤）） | |
